電導率是衡量介質導電能力的指標。水溶液的電導率直接和溶解固體量濃度成正比，而且固體量濃度越高，電導率越大。水的電導率與其所含無機酸、堿、鹽的量有一定關系。當它們的濃度較低時，電導率隨濃度的增大而增加。因此，該指標常用于推測水中離子的總濃度或含鹽量。
數字電導率在線分析儀由數字電導率變送器與數字電導率傳感器組合而成。

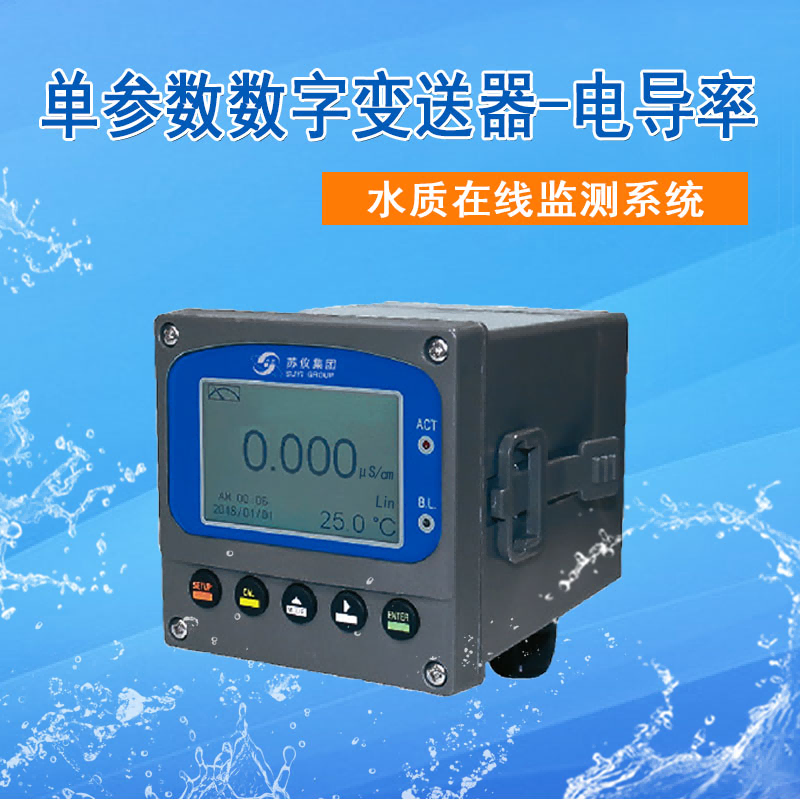

一、SWM-D100數字電導率變送器
SWM-D100是一款通用型水質單參數在線監測設備，用于連接數字型傳感器，可實時監測傳感器的測量數據以及工作狀態，亦可對傳感器進行標定和校準，具有數據存儲、數據傳輸、對外控制等功能。搭載半透半反液晶屏，操作界面簡單、友好，對操作人員的專業性要求不高。
可對接的數字型傳感器包括：PH、ORP、電導率、濁度、溶解氧、離子濃度、COD及其他多參數因子等。適用于地表水、飲用水、市政污水、自來水、水產養殖、工業廢水、污水處理、循環冷卻、過程監控等行業。
性能特點：
1. 設備可自動識別所連接的傳感器，即插即用；
2. 搭載半透半反液晶屏，戶外強光下可視；
3. 擁有友好的中文操作界面，易于操作；
4. 具有數據存儲、查看、導出等功能，可設定存儲周期；
5. 自動讀取傳感器內部工作參數，更換傳感器無需校準；
6. 采用RS485總線式通訊，搭載標準MODBUS協議，易于系統集成；
7. 內置防雷、防浪涌、防反接、過載保護等保護措施；
8. 具有IP65防護等級，適用于室內外各種安裝環境。
技術指標：
顯示屏 | 半透半反液晶屏，LED背光 |
顯示尺寸 | (63x38)mm |
分辨率 | 240x160 |
模擬輸出 | 2路4`20mA |
繼電器輸出 | 3路，程序控制輸出（可控制自吸泵、自動清洗） |
數字通訊 | RS485(Modbus協議)，其他協議可定制 |
工作環境 | （5~45）攝氏度，（0~95）％PH |
防護等級 | IP65 |
外殼材質 | PC+ABS |
本機尺寸 | 96mx96mmx132mm(H x W x D) |
挖孔尺寸 | 93mmx93mm(H x W) |
工作電壓 | 220V AC |

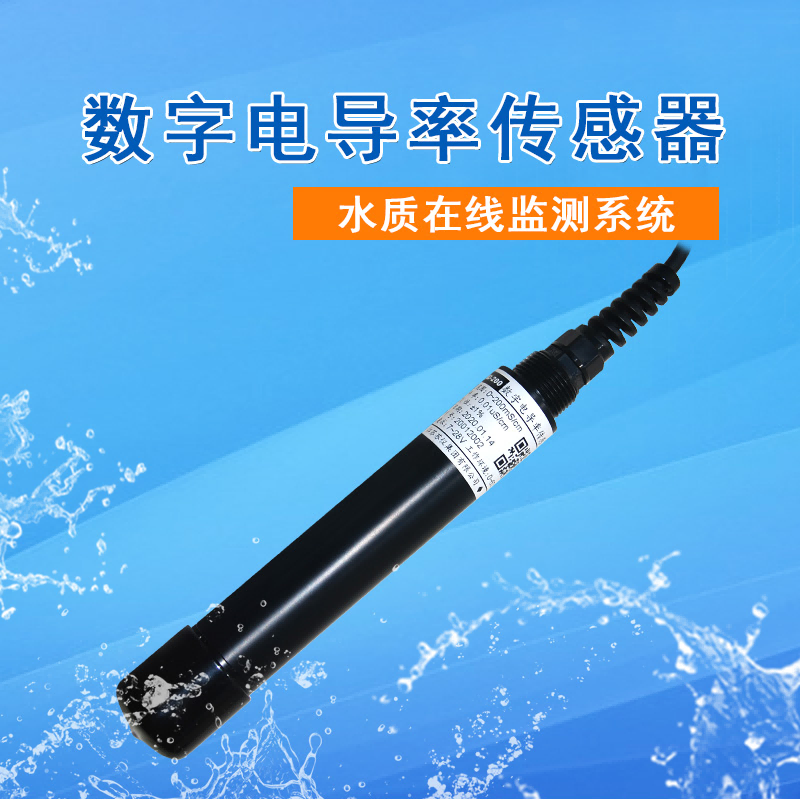

二、SY-ID-200數字電導率傳感器
SY-ID-200數字電導率傳感器是一款針對水質中電導率分析的智能數字式分析設備，其測量基本原理為歐姆定律，采用四極式石墨電極，電極常數穩定可靠且壽命長。傳感器搭載長距離傳輸?shù)?/span>RS485通訊接口和標準Modbus協議，易于系統集成。其外殼采用高耐腐蝕性材料，整體結構具有IP68防護等級，可長期工作于水下10米深度以及各種惡劣的工作環境。其內置有高精度溫度傳感器及溫度補償算法。配套有專業的數據采集軟件，可實時監控傳感器的工作狀態、測量結果，同時可方便地進行標定、記錄、故障診斷等操作。
本傳感器具有線性度高、穩定性好、壽命長等諸多優點，廣泛應用于地表地下水、市政污水、工業廢水、自來水廠、污水處理廠、鍋爐回流水、去離子過程、反滲透過程、水產養殖等行業。
工作原理：
電導率是衡量介質導電能力的指標。單位通常用μS/cm或mS/cm來表示，常溫下純水電導率小于0.05μS/cm，天然水或地表水電導率在100~1000μS/cm，酸堿溶液的電導率櫥窗1000mS/cm。
通過測量溶液中的兩個同軸電極之間的電奪V以及電流I，基于歐姆定律計算溶液電阻R=V/I，其電阻的倒數定義為電導S=1/R。結合電極本身相關的電極常數K可直接確定溶液的電導率。
技術參數：
測量參數 | 電導率 |
型號 | SY-ID-200 |
工作原理 | 四極式石墨電極法 |
測量范圍 | （0~200）mS/cm |
分辨率 | 0.01μS/cm(視量程而定) |
重復性 | ＜1% |
響應時間 | ＜30s |
通訊接口 | RS485，標準Modbus協議 |
尺寸規格 | D34mm，L190mm，電纜2米（可定制） |
工作環境 | （0~50）℃，（0~6）bar |
工作電壓 | 7~28V DC |
技術特點：
1. 耐腐蝕殼體，POM材質，3/4NPT上螺紋接口，方便安裝；
2. 自動溫度補償，NTC30K熱敏電阻；
3. 環氧樹脂膠灌裝，耐高低溫能力強，長期穩定性好；
4. 四極式測量設計，避免電極長時間工作出現的極化現象；
5. 精密加工，每支電極系數K穩定，測量準確度高；
6. 石墨/環氧樹脂材質測量體，耐腐蝕、耐污染性更強；
7. 延長線采用防水、防腐蝕、抗干擾之AVVR線纜；
8. 0~200mS/cm自動切換量程，自動切換系數，測量準確度更高；
9. RS485輸出，抗雜波、信號干擾能力強同，數據穩定性更好；
10. 具有校準記錄存儲功能，即插即用，初次使用無需校準；
11. 具有IP68防護等級。
